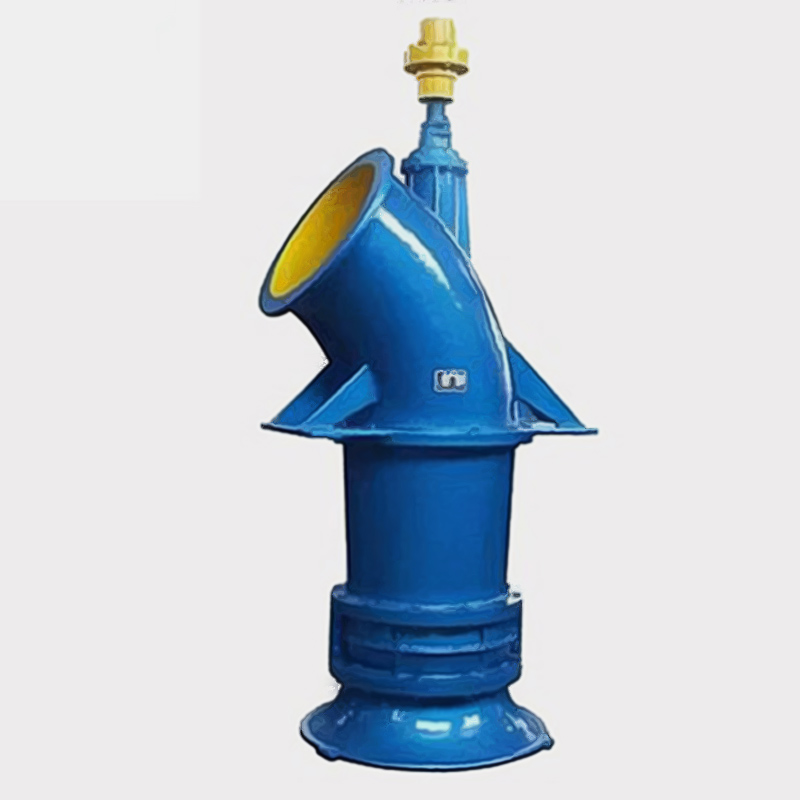

ZLB型立式軸流泵

概述

 ZLB、ZLQ型泵系單級立式軸流泵。其結構分為泵體部分和傳動部分。泵體部件有喇叭管、葉輪部件、導葉體、彎管、軸承、填料函和聯軸器等。傳動部分有傳動軸的一端通過聯軸器與電動機連接，另一端與水泵連接。泵的軸向力由電動機座（或軸承座）內裝的軸承來承受。軸封采用填料密封。傳動中水泵葉輪的轉向，朝吸入口看，為逆時針方向。

應用范圍

性能范圍

口徑：250 ~ 2000mm

流量：400 ~ 80000 m3/h

揚程：≤30 m

結構簡圖

ZL 型系列軸流泵為立式結構，主要由泵體部分和傳動部分組成。

泵體部分主要由進水喇叭、葉輪部件、導葉體、橡膠軸承、泵軸、出水彎管、填料密封件等組成。

葉輪部件由葉輪座、葉片、壓緊螺母組成，出廠前經靜平衡校驗。當用戶需要調節葉片安裝角度時可卸下葉輪部件，松開壓緊螺母，轉動葉片（如有卡縫螺釘需拆下）使葉片基準線對準葉輪座上相應的角度刻線，然后擰緊螺母。用戶訂貨時如無特殊說明，出廠時葉片安裝角均為0°，用戶可根據工作性能曲線及工作性能參數表自行調整。

泵軸用優質碳素結構鋼（45鋼）制成，軸頸表面鍍硬鉻，以提高耐磨抗蝕性能。泵軸的徑向支承由上、下兩只橡膠軸承來承擔，起動前需向填料函處的引水管內輸送清水以潤滑上邊一只橡膠軸承，泵出水后方可停止。

在出水彎管軸孔處采用填料密封，由填料函、填料（油浸石棉盤根）、填料壓蓋組成。

從聯軸器端俯視，葉輪旋轉方向為順時針方向。

傳動部分：根據使用要求及動力配備情況，用戶在訂貨時應確定傳動方式。傳動方式有以下兩種：

（一）    立式電機直接傳動裝置

立式電機安裝于電機座上，傳動軸上端用彈性聯軸器與電機軸聯接，下端用剛性聯軸器與泵軸聯接，泵運轉時，全部軸向力由傳動裝置內的推力軸承來承受。泵轉子的軸向位移可通過傳動裝置內的螺母來調整。

（二）    立式電機三角皮帶傳動裝置

立式電機安裝于機架上，與主動輪用平鍵聯接。通過調節螺釘可使機架在導軌上滑動，以調整皮帶松緊，皮帶輪用連接器固定在傳動軸上，泵運轉時，軸向力由皮帶輪座上的推力軸承來承受，皮帶拉力由徑向軸承傳遞到皮帶輪座上，使傳動軸不受徑向力的作用。水泵轉子的軸向位移可通過傳動裝置頂部的螺母來調整。軸流泵傳動軸不宜過長，用戶必須根據安裝外形圖規定的“L”尺寸范圍進行泵站設計。

泵出水附件有30°彎管、直管、伸縮節、擴散管等，末端裝有出水活門。用戶可根據實際情況選用并在訂貨時注明。

泵的支承：泵體部分重量（除轉子部分外）由支承泵體的基礎或梁承受、傳動裝置重量、電機重量及軸向力（包括轉子部分重量）由支承傳動裝置的樓面承受。

剖面圖

型號意義

性能參數表

適用范圍

中小型軸流泵廣泛用于農田排灌、城市給排水、熱電站輸送循環水、船塢升降水位、水產養殖、鹽場汲送池水及其他水利工程。大型軸流泵主要用于大面積的農田排灌、跨流域調水和低洼地區、湖區大面積排水。

故障原因與解決方案
